Вибродиагностика промышленного оборудования и ветроустановок
Оценка состояния вращающегося и виброопасного оборудования по спектру вибраций — для промышленности и ветроэнергетики. Глубокая практика на ветроустановках.
Вибродиагностика — это инструментальный метод анализа, позволяющий оценить техническое состояние узлов промышленного оборудования по спектру вибраций: выявить скрытые дефекты, спрогнозировать ресурс и сформировать рекомендации по ремонту или замене без полной разборки агрегата.
Компания ЭкоТЭК выполняет вибродиагностику для предприятий и энергообъектов. Ключевое направление нашей практики — ветроэнергетические установки (ВЭУ): об этом отдельно в разделе «Ключевое направление: ВЭУ», ниже также перечислены типовые объекты для промышленности и детально — узлы турбины.
1. Что такое вибродиагностика
Это комплекс мероприятий по измерению, обработке и анализу сигналов вибрации механических узлов (редукторов, электродвигателей, насосов, компрессоров и др.). Метод позволяет оценить техническое состояние без разборки; во многих случаях измерения выполняются на работающем оборудовании.
На основе данных с акселерометров специалисты выявляют дефекты подшипников, зубчатых передач, дисбаланс и проблемы соосности, формируют рекомендации по ремонту и обслуживанию.
Специалисты ЭкоТЭК применяют профессиональное оборудование и ПО ведущих производителей; для ветроустановок накоплен глубокий опыт обследования гондол, редукторов и генераторов в реальных эксплуатационных режимах.
Ключевое направление — ветроэнергетика (ВЭУ)
Мы оказываем вибродиагностику для любого промышленного оборудования, где она необходима по регламенту или по состоянию узлов. При этом глубочайшая практическая экспертиза ЭкоТЭК сосредоточена на ветроэнергетических установках — это ядро нашего портфеля: строительство, обслуживание и ремонт ВЭУ по РБ, России и Казахстану.
#1
Сложные узлы под нагрузкой. Редукторы-мультипликаторы, генераторы, главные подшипники и ротор — типичные зоны риска; те же классы дефектов встречаются и на земле, но на турбине цена ошибки диагностики выше из-за высоты, простоя и стоимости компонентов.
#2
Полный цикл у одного подрядчика. Понимание конструкции ВЭУ, режимов работы и требований производителей дополняет чисто «вибро»-методику: заказчик получает не только спектры, но и практичные выводы для эксплуатации и ремонта.
#3
Стационарный и переносной контроль. Настройка и анализ систем непрерывного мониторинга на турбинах и регулярные обследования с переносным анализатором — в том числе в рамках договоров на ТО и при расследовании отклонений.
2. Объекты диагностики
Типовые задачи — ротационное оборудование с подшипниками, зубчатыми передачами и валами; на ветроустановках диагностируются наиболее нагруженные узлы гондолы
Промышленное и энергетическое оборудование
Вибродиагностика применяется к насосам и компрессорам, вентиляторам, электродвигателям и генераторам (в т. ч. крупным турбогенераторам), редукторам и мультипликаторам, технологическим линиям, где критичны вибрация и динамика ротора. Цель — выявить износ, ослабление креплений, нарушение соосности и развивающиеся дефекты до аварии.
Ветроэнергетические установки (ВЭУ)
На ветряке виброконтроль сосредоточен на критически важных узлах; ниже — основные объекты обследования.
#1
Главный подшипник — один из самых нагруженных узлов. Воспринимает огромные и переменные нагрузки от ротора. Основные дефекты — выкрашивание дорожек качения, износ тел качения
#2
Редуктор (мультипликатор) — сложная система шестерен, повышающая низкую скорость вращения ротора до высокой, необходимой для генератора. Диагностируют износ зубьев, дисбаланс, соосность валов, дефекты подшипников
#3
Генератор — контролируются подшипники (передний и задний), а также электрические дефекты (повреждение обмотки ротора, которое также проявляется в вибросигнале)
#4
Система ориентации (yaw system) — контролируется зубчатый венец, обеспечивающий поворот гондолы по направлению ветра
#5
Ротор (лопасти и ступица) — контролируется дисбаланс ротора, влияющий на вибрационную нагрузку всей конструкции ВЭУ
3. Как проводится вибродиагностика
Для промышленных агрегатов и ветроустановок используются два основных подхода; на ВЭУ особенно распространены стационарный мониторинг и периодические обходы с переносным анализатором.
Стационарный (непрерывный) мониторинг

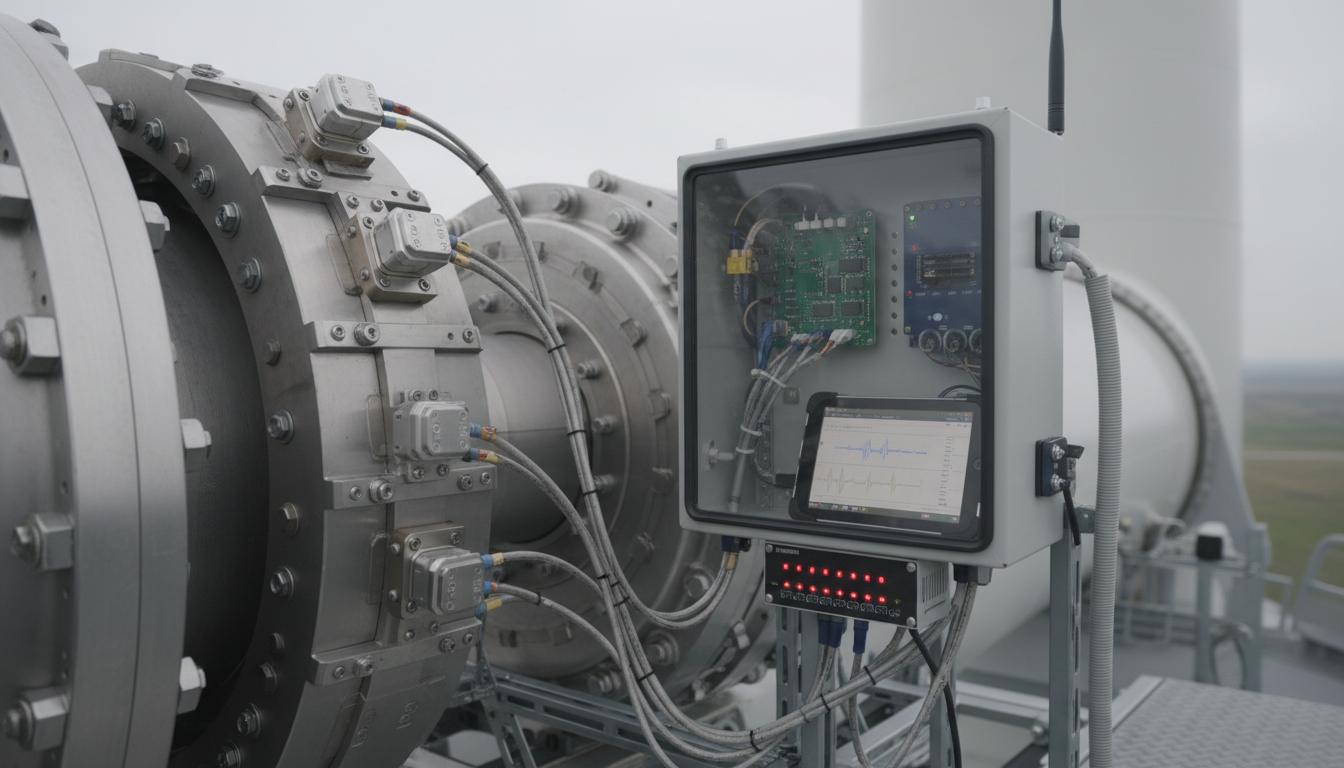

На критически важных узлах (на заводе или на ветряке) производителем или дополнительно устанавливаются вибродатчики (акселерометры). Данные в реальном времени передаются в систему отслеживания параметров вибрации. Система обрабатывает сигналы и предупреждает при превышении допустимых уровней.
Специалисты компании ЭкоТЭК проведут технический анализ имеющейся системы вибромониторинга или помогут в разработке системы для измерения уровня вибрации на критически важных узлах. С использованием специального ПО в режиме реального времени отслеживаются уровни вибрации, и в случае критических значений осуществляется уведомление Заказчика и обследование ветроустановки.
Это наиболее прогрессивный метод, позволяющий отслеживать развитие дефекта в динамике и прогнозировать остаточный ресурс детали.
Периодический контроль
- Специалист с переносным виброанализатором выезжает на объект; на ВЭУ поднимается в гондолу и в установленных точках (подшипники редуктора, генератора, главного подшипника) устанавливает датчики. На стандартном промышленном оборудовании точки измерения согласуются по схеме и доступу к узлам
- Собираются данные в различных режимах (разгон, номинальная мощность, рабочие режимы агрегата)
- Данные анализируются на компьютере с помощью специализированного ПО (спектральный и временной анализ)
4. Преимущества регулярной диагностики
Для промышленности и ветроэнергетики регулярная диагностика решает схожие задачи: снижение внезапных остановок и ремонт по состоянию. На ветряных турбинах последствия отказа редуктора или генератора особенно тяжелы:
Предотвращение аварийных отказов. Разрушение редуктора или генератора на ВЭУ — один из худших сценариев. Вибромониторинг позволяет выявить развивающиеся дефекты на ранней стадии, когда их еще можно устранить плановым ремонтом.
Снижение затрат на обслуживание. Переход от планово-предупредительного ремонта (по расписанию) к ремонту по фактическому состоянию. Техники обслуживают только те агрегаты, которые в этом действительно нуждаются.
Повышение доступности и выработки энергии. Минимизация незапланированных простоев напрямую увеличивает доходность ветроэнергетической установки (ВЭУ).
5. Этапы проведения диагностики
#1
Онлайн-мониторинг вибросигналов (при наличии стационарной системы на объекте или ВЭУ)
#2
Выезд специалиста и установка датчиков вибрации на объекте
#3
Снятие и запись вибросигналов на различных режимах работы
#4
Спектральный анализ данных с использованием специализированного ПО
#5
Интерпретация результатов и выявление отклонений
#6
Подготовка отчёта с рекомендациями по ремонту и обслуживанию
Мы предлагаем услуги вибродиагностики промышленного оборудования и ветроустановок на территории Республики Беларусь, Казахстана и Российской Федерации. Для консультации свяжитесь с нами по телефону +375 (29) 747-07-09 (+7 (967) 351-67-68), электронной почте info@ecotek.pro или заполните форму обратной связи.
Часто задаваемые вопросы о вибродиагностике
Это инструментальный анализ вибрации узлов (подшипников, редукторов, роторов и др.) для оценки технического состояния без полной разборки. На ветроустановках в зону контроля входят главный подшипник, редуктор, генератор, система ориентации, ротор. ЭкоТЭК проводит измерения и интерпретацию по отраслевой практике и требованиям заказчика.
Основные объекты диагностики: главный подшипник, редуктор (мультипликатор), генератор, система ориентации (yaw system), ротор (лопасти и ступица). Контролируются износ подшипников, дисбаланс, соосность валов, дефекты зубьев шестерен.
Стационарный мониторинг — это непрерывная работа вибродатчиков, установленных на критически важных узлах ВЭУ, с передачей данных в систему анализа в реальном времени. Позволяет отслеживать развитие дефекта в динамике.
Периодический контроль — выезд специалиста с переносным виброанализатором для снятия данных в установленных точках. Проводится в рамках планового технического обслуживания.
Для промышленных агрегатов периодичность задают регламент предприятия, нормативы или производитель оборудования (часто обследование 1 раз в год или чаще для критичных линий). Для ВЭУ ориентируются на требования производителя турбины и режим эксплуатации; при стационарном мониторинге сигнал отслеживается непрерывно, 24/7.
Часто измерения выполняют на работающем агрегате, чтобы получить спектр на рабочих режимах. Остановка может потребоваться для безопасной установки датчиков или доступа к узлу. Условия согласуются при планировании выезда.
Для проведения вибродиагностики применяются акселерометры (датчики вибрации), переносные виброанализаторы и специализированное программное обеспечение для спектрального анализа данных. Компания ЭкоТЭК использует профессиональное оборудование и ПО от ведущих мировых производителей.
На ВЭУ измерения выполняются в гондоле на высоте, с учётом доступа к редуктору и генератору, требований по безопасности и типовых режимов ветроагрегата (разгон, номинальная мощность). Методы спектрального анализа те же, что и для промышленных редукторов и машин, но контекст эксплуатации и точки контроля специфичны для турбин — здесь важен накопленный опыт именно по ветропаркам.
